私達のモーターは、あなたのエネルギーを、運転するあなたの成功を節約する!

|
| 起源の場所: | 中国 |
| ブランド名: | THMotor |
| 証明: | CE |
| モデル番号: | TDMK400 |
| 最小注文数量: | 1set |
|---|---|
| 価格: | USD 20000-100000 |
| パッケージの詳細: | 耐航性のあるパッキング |
| 受渡し時間: | 70DAYS |
| 供給の能力: | 100SET/YEAR |
| 製品名: | TDG 7800KW 吹風機鋼鉄工場のための大型同期モーター | パワー範囲: | 400-15000kw |
|---|---|---|---|
| 電圧: | 6KV | スピード範囲: | 100、125、150、167、187.5、200、250、300r/min |
| ポーランド人: | 60、48、40、36、32、30、24、20 | 頻度: | 50hz、60hz |
| 冷却方法: | IC01、IC37、IC81W | IP 率: | IP00、IP20、IP21、IP23、IP44、IP54、IP55 |
| スタンダード: | IEC、GB | ||
| ハイライト: | TDGの大規模の同期電動機,TDGの送風送風機の製鉄所モーター,送風送風機の製鉄所モーター6kv |
||

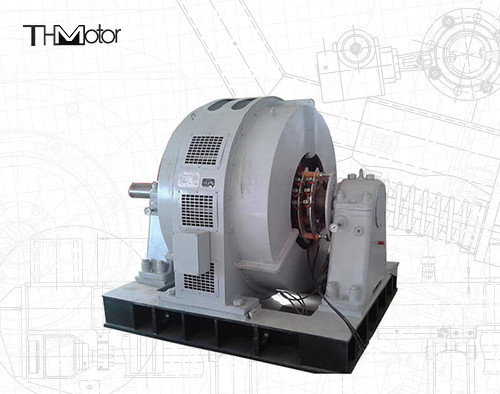

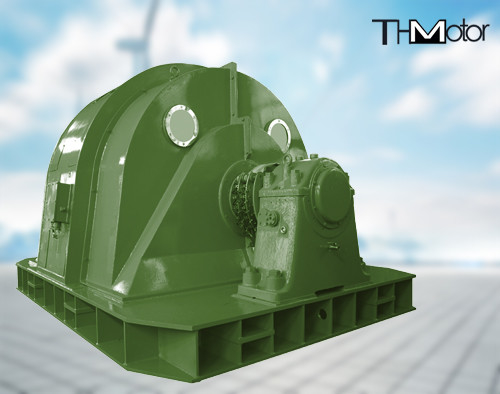

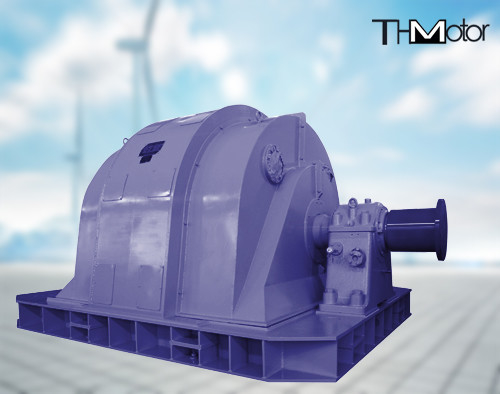

TDG 7800KW 吹風機鋼鉄工場のための大型同期モーター
製品概要
TDGシリーズの高功率同期モーターは,鋼鉄工場のシンタリングファンとマッチした特別な製品です, 機械的な負荷の巨大な慣性の瞬間を動かすために使用できます,高炉吹風機や空気タービン圧縮機など.
モーター速度は1000r/min. 合理的な構造,高効率,トルク損失,大きな慣性機械負荷を動かし,安く,便利な設置と保守の小さな振動を持つ製品,その他の特徴.
電気モーターの技術要求事項 特別な技術合意がない場合残りは,国際電気技術委員会 (IEC) の固定機械や回転機械の性能に関する国家標準GB755と標準に準拠している..
電気部品の機械的な寸法,許容量は,標準GB1800-1804と国際標準化委員会ISO規格に準拠しています.
アシンクロン起動: 起動モードを使用する場合,電圧低下で起動する必要があります. 起動時に,モーター端末電圧が定位電圧の0.6~0.7倍の間であることを確認します.刺激装置に専用のモーターをマッチする必要があります装置の投資とシャントの興奮電流を,少なくとも1.8倍の電流の数倍に激活させることを保証します.
周波数換算式スタート:電力が7000kW以上である場合,推奨周波数換算式スタートと対応するプライベートデジタル興奮装置をマッチします.
IC91WまたはIC81Wのためのモーター冷却方法,空気水冷却器を持つモーター,設置タイプはIM7311またはIM1001,保護室保護クラスIP44.突出型モーターローター,鋼鉄構造全体の柱高強度合金鋼ボルト ポールとポールのための良い接触を保証し,
高速走行時に発生する機械的ストレスに耐える.
TDGシリーズの高出力同期モーター (10kV) の技術データ
製品仕様
|
kW |
A について |
エフ・ファンド % |
イスト / 入って |
Tm /Tn |
Mst /Mn |
TP / TN |
(次) kg.m2 |
V |
A について |
IM |
|---|---|---|---|---|---|---|---|---|---|---|
| 2000 | 222 | 96.2 | 6.5 | 2.01 | 1.85 | 1.4 | 4250 | 56 | 252 | 7311.01 |
| 2750 | 304 | 96.7 | 5.5 | 1.78 | 1.6 | 1.16 | 6500 | 59 | 276 | 7311.02 |
| 3300 | 364 | 96.9 | 5.84 | 1.75 | 1.71 | 1.24 | 9700 | 66 | 268 | 1001.02 |
| 3500 | 386 | 97 | 6.46 | 1.81 | 1.89 | 1.37 | 10500 | 69 | 262 | 7311.05 |
| 3600 | 397 | 97 | 6.28 | 1.79 | 1.84 | 1.33 | 10300 | 69 | 267 | 7311.05 |
| 4000 | 440 | 96.5 | 6.18 | 1.92 | 1.66 | 1.27 | 10500 | 78 | 258 | 7311.07 |
| 4200 | 462 | 96.5 | 5.88 | 1.87 | 1.58 | 1.21 | 11250 | 80 | 266 | 7311.07 |
| 4300 | 474 | 96.5 | 5.74 | 1.85 | 1.54 | 1.18 | 12500 | 81 | 269 | 7311.07 |
| 4600 | 506 | 96.5 | 5.37 | 1.79 | 1.44 | 1.11 | 14200 | 84 | 280 | 7311.07 |
| 5000 | 549 | 97.3 | 6.7 | 1.96 | 1.74 | 1.39 | 13500 | 91 | 268 | 7311.08 |
| 5300 | 582 | 97.3 | 6.33 | 1.91 | 1.64 | 1.31 | 13500 | 94 | 277 | 7311.08 |
| 6600 | 725 | 97.4 | 5.58 | 1.71 | 1.54 | 1.21 | 16250 | 109 | 344 | 7311.09 |
| 6900 | 758 | 97.3 | 5.34 | 1.68 | 1.47 | 1.16 | 17000 | 113 | 356 | 7311.09 |
| 7400 | 812 | 97.45 | 5.80 | 1.70 | 1.61 | 1.26 | 17000 | 120 | 344 | 7311.11 |
| 7800 | 855 | 97.5 | 5.51 | 1.66 | 1.52 | 1.2 | / | 124 | 357 | 7311.11 |
各シリーズのモーター
販売後サービス
製品パッケージ
認証
