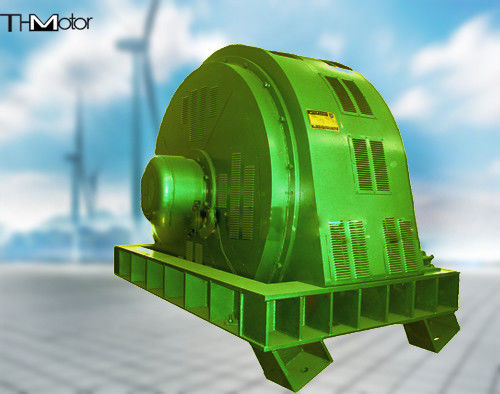

TXZ大型ブラシレス同期モーター 400-15000kw 3kv-11kv 鉱山と水泥産業のための大きなスタートトルク

商品の詳細:

起源の場所:	中国
ブランド名:	THMotor
証明:	CE
モデル番号:	TDMK400

お支払配送条件:

最小注文数量:	1セット
価格:	USD 20000-100000
パッケージの詳細:	海上用梱包
受渡し時間:	70days
供給の能力:	100SET/YEAR

詳細製品概要

パワーレンジ:	400-15000KW	電圧:	3kv-11kv
速度範囲:	100、125、150、167、187.5、200、250、300R/min	ポール:	60、48、40、36、32、30、24、20
頻度:	50Hz、60Hz	冷却方法:	IC01、IC37、IC81W
IPレート:	IP00、IP20、IP21、IP23、IP44、IP54、IP55	標準:	IEC、GB
ハイライト:	TXZ AC 3相ブラシレス同期モーター , TXZ 鉱山ミルモーター , TXZ 石炭ミルモーター

TXZ AC 3 相ブラシレス同期モーター

TXZ 大型 AC 3 相ブラシレス同期モーターは、鉱山工場、石炭工場、セメント産業用途、および大きな始動トルクを必要とするその他の過酷な作業向けに設計されています。

TXZ シリーズ同期モーターは 250r/min の主速度で動作し、通常は 30° の角度で取り付けられます。これらのモーターは主に排水ポンプ場に使用され、保護等級 IP20、IP21、および IP23 が用意されています。

冷却方法:モーターは、IC81W または IC91W 冷却システムを使用して冷却されます。

保護クラス:メインシェルに露出した充電部が含まれる場合、保護等級は IP54 になります。すべての露出した充電部分 (巻線を除く) が絶縁される防塵対策が施されたシェルの場合、保護等級は IP44 になります。

利用可能な設置構成には、特定のコンプレッサー要件に適合する IM7311、IM7315、IM7312、IM7317、および IM7115 が含まれます。

IM7311:2 つのシート型ベアリング、1 つの円筒形シャフト延長部、上げ脚と完全なベースプレートによる水平設置
IM7315:2 つのシート型ベアリング、1 つのフランジシャフトエクステンション、上げ脚と完全なベースプレートによる水平設置
IM7312:2 つのシート型ベアリング、2 つの円筒形シャフト延長部、上げ脚による水平設置、および完全なベースプレート
IM7317:2 つのシート型ベアリング、1 つのフランジシャフトエクステンションと 1 つの円筒シャフトエクステンション、上げ脚と完全なベースプレートによる水平設置
IM7115:非シャフト延長端用の 1 つのシートベアリング (負荷とベアリングを共有)、1 つのフランジ付きシャフト延長、上げ脚と完全なベースプレートによる水平設置

特定のユーザー要件に応じて、さまざまな冷却方法、保護レベル、設置方法を備えたカスタム構成を製造できます。

モーターの構造

モーターは角箱構造で見た目も美しく、コンパクトな設計です。主要コンポーネントには、ステータ、ロータ、AC エキサイタ、回転整流ディスク、静的励磁装置、ジャンクションボックス、ベアリング、クーラー (漏水防止装置付き)、およびベースが含まれます。

メインモーターは独立したキャビティとして動作し、AC 励磁機と回転整流ディスクが非駆動端シートベアリングの外側に配置されています。メインモーターには、モーターベースの通気孔を通じて冷却空気と熱を交換するエアダクトシステムが採用されています。デュアルシャフト延長ドライブの場合、励磁器と回転整流子を内部に統合できます。 AC励磁機、回転整流ディスク、メインローターは同軸に接続されており、励磁リード線がシャフトの中央のリード線穴を通過しています。
