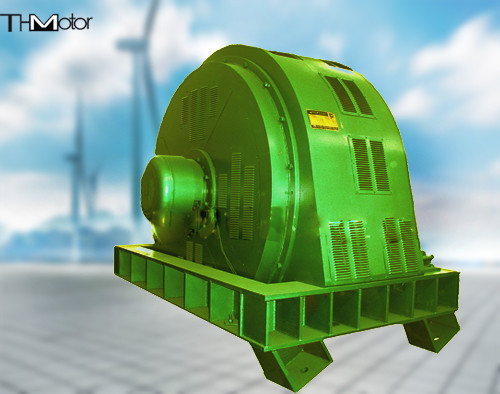

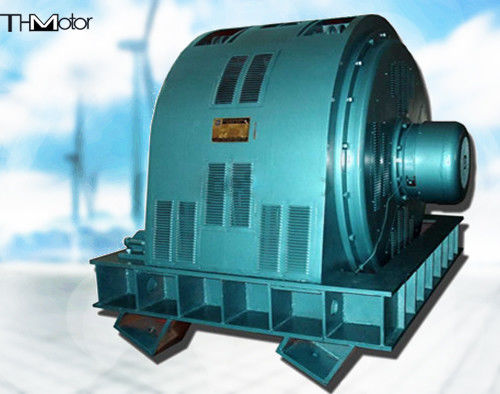

TXZ AC 3相ブラシレス同期モーター

TXZ大型AC 3相ブラシレス同期モーター（鉱山ミル、石炭ミル、セメント産業向け、大始動トルク）

製品概要

TXZシリーズ同期モーターは、主速度が250r/minで、このシリーズのモーターは30°の角度で設置され、主に排水ポンプ場に使用され、保護等級は主にIP20、IP21、IP23です。

構造タイプ
冷却方法：モーターはIC81WまたはIC91Wで冷却されます。
保護等級：同期モーターのメインシェル内に露出した活電部がある場合、シェルの保護等級はIP54です。シェルが防塵対策を講じて塵埃量を減らした場合、巻線を除くシェル内のすべての露出した活電部は絶縁されています。その後、モーターの本体シェルの保護等級はIP44にすることができます。

設置方法：コンプレッサーの適合要件に従い、モーターの基本構造と設置方法は、IM7311、IM7315、IM7312、IM7317、IM7115などにすることができます。その中で：
a) IM7311—2つのシート型ベアリング、1つの円筒形シャフト延長、水平設置、上げられた足、および全体の底板；
b) IM7315—2つのシート型ベアリング、1つのフランジシャフト延長、水平設置、上げられた足、および全体の底板；
c) IM7312—2つのシート型ベアリング、2つの円筒形シャフト延長、水平設置、上げられた足、および全体の底板；
d) IM7317—2つのシート型ベアリング、一端はフランジシャフト延長、もう一端は円筒形シャフト延長、水平設置、足は上げられ、全体の底板があります；
e) IM7115—非シャフト延長端用の1つのシートベアリング（延長端は負荷と1つのベアリングを共有）、1つのフランジシャフト延長、水平設置、上げられた足、および全体の底板。

ユーザーの要求に応じて、異なる冷却方法、保護レベル、および設置方法のモーターも製造できます。

モーターの全体構造は正方形のボックス構造で、外観が美しく、構造がコンパクトです。ステーター、ローター、AC励磁機、回転整流ディスク、静的励磁装置、ジャンクションボックス、ベアリング、クーラー（水漏れ保護装置を含む）、ベースなどを含みます。メインモーターは独立したキャビティで、AC励磁機と回転整流ディスクは非駆動端シートベアリングの外側に配置され、メインモーターはエアダクトシステムを採用しており、モーターベースに残された通気孔を介してメインモーターの後端で冷却空気と交換されます。熱。モーターがダブルシャフト延長で駆動される場合、励磁機と回転整流器を内蔵できます。AC励磁機、回転整流ディスク、およびメインエンジンのローターは同軸に接続され、励磁リードはシャフトの中央リード穴を介してローターの内部を貫通します。
