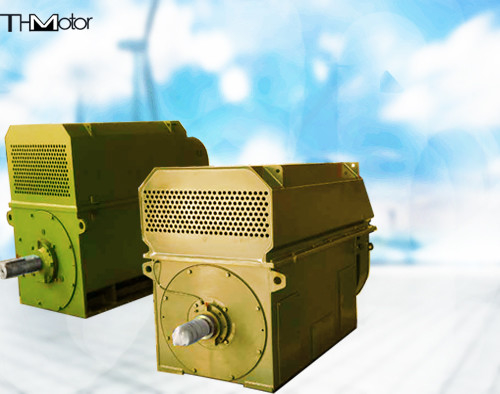

TDMKTM 大型同期モーター 10KV 石炭工場モーター CE

TDMKTM 大型同期モーター 10KV 石炭工場モーター CE

  • TDMKTM 大型同期モーター 10KV 石炭工場モーター CE
  • TDMKTM 大型同期モーター 10KV 石炭工場モーター CE
TDMKTM 大型同期モーター 10KV 石炭工場モーター CE
商品の詳細:
起源の場所: 中国
ブランド名: THMotor
証明: CE
モデル番号: TDMK400
お支払配送条件:
最小注文数量: 1セット
価格: USD 20000-100000
パッケージの詳細: 海上用梱包
受渡し時間: 70days
供給の能力: 100SET/YEAR
連絡先
詳細製品概要
パワー範囲: 400-15000kw 電圧: 3kv-11kv
スピード範囲: 100、125、150、167、187.5、200、250、300r/min ポーランド人: 60、48、40、36、32、30、24、20
周波数: 50hz、60hz 冷却方法: IC01、IC37、IC81W
IP 率: IP00、IP20、IP21、IP23、IP44、IP54、IP55 標準: IEC、GB
ハイライト:

TDMK TM 大形同期電動機

,

TDMK TM Coal Mill Motor

,

10KV Coal Mill Motor

TDMK TM 大型 石炭ミル用同期電動機



TDMK500-36/2600 10KV モーター



パラメータの説明
(1) モーターの定格パラメータは、S1 作業システムに基づく連続定格です。
(2) 定格電圧:一般的な電圧レベルは 600V、690V、1200V、1650V、3150V、3300V、6600V、10000V です。
(3) 定格周波数:50Hz または 60Hz
(4) 絶対グリーンクラス:F クラス。
(5) 定格力率:0.9(進み)
(6) モーターの標準温度測定ポイントは次のように構成されています。
1. 固定子巻線温度測定素子 pt100、各相 2 個、合計 6 個。
2. ベアリング測定およびリフティング素子 pt100、前後ベアリング各 1 個、
(7) シャットダウンヒーターの定格電圧は 380V で、220V を選択できます。
(8) 定格電圧でのステップアウトトルクと定格トルクの比率の値:1.6
定格電圧でのストールトルクと定格トルクの比率の値:0.6
定格電圧でのプルイントルクと定格トルクの比率:0.6
定格電圧でのロックされたローター電流と定格電流の比率の値:6.5構造の説明
このシリーズのモーターの換気および冷却方法は、ユーザーが選択できます。開放型自然換気冷却(冷却方法は IC01)にすることも、全閉ダクト換気冷却方法(冷却方法は IC21)にすることもできます。また、密閉型空冷水冷(冷却方法は IC86W、IPOO、IP23、IP44 または IP54)も可能です。モーターは、固定子、ローター、ベアリング、コレクターリング(スリップリング)などのコンポーネントで構成されています。ボックス型またはベースプレート構造の従来の丸型フレームにすることができます。
固定子コアは、低損失冷間圧延ケイ素鋼板を重ねて加圧して作られており、コアセクションには、モーター内部の冷却サイクルを改善するためのラジアル換気溝があります。固定子巻線は、磁位高調波を改善するために、成形された二重スタック短距離コイルを採用し、周波数変換耐電気絶縁材料と構造を採用し、端部は確実に固定および結合されています。 、真空加圧含浸無溶剤塗料プロセス(VPI)を採用しているため、固定子ワイヤ図と鉄心は強固な一体となり、優れた信頼性の高い絶縁性能、高い機械的強度、強力な耐湿性を備えています。
ローター巻線は、放熱ターンを備えた磁気グレードコイルで作られています。各磁極線は平銅線で溶接および成形されています。回転軸との接続は、ダブテールまたは T テールを採用しています。完全に減衰した巻線が使用されています。
スライドベアリングが使用されており、通常はエンドキャップベアリングが使用され、シート型ベアリングを使用することもできます。どのような構造であっても、球状の自動調心機能があります。スライドベアリング構造は絶縁ベアリングを採用しており、シャフト延長端には接地ブラシがあります。モーターは通常、外部軸方向力を受けることができず、許容軸方向モーメントは ±0.5-±2rnm で、エンドカバー型転がり軸受構造を使用できます。
このシリーズの励磁モード:一般的に静的サイリスタ励磁装置、その他のタイプの励磁装置が許可されています。
