TMWブラシレスAC同期電動機の大規模300r/Min 10のKV IEC GB

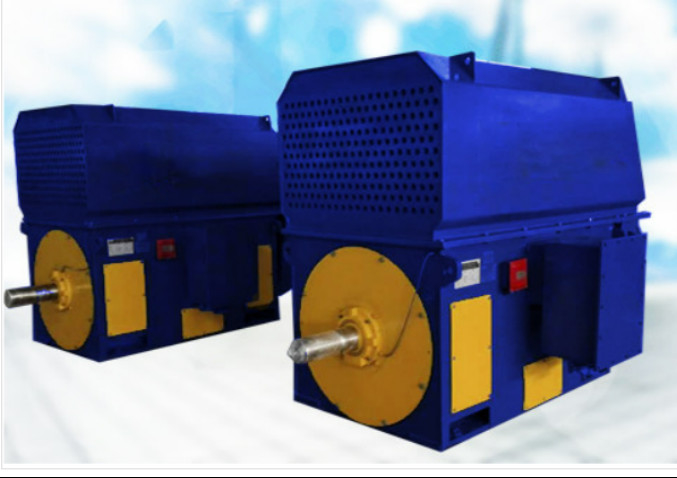

TMW 500-36/2600 10KV ブラシレス同期電動機

TDMK (TMW) シリーズ鉱山用大型AC三相同期電動機は、JB/T1473-2000「鉱山用大型三相AC同期電動機の技術条件」などの国家規格に準拠しています。このシリーズのモーターは鋼板溶接構造を採用しており、換気方法は開放自然換気ですが、全閉空気ダクト換気方法にすることも可能です。モーターとミルはカップリングで接続され、カップリングはトルクのみを負担し、軸方向および半径方向の力は負担しません。高負荷時の始動に適した空気圧クラッチカップリングの使用が推奨されます。台座スライドベアリングは、一般的にオイルリング構造または複合潤滑（薄油ステーション）構造を採用しており、具体的な構造と負荷によって異なります。シートベアリングは、シャフト電流の発生を防ぐために、絶縁バックプレートを介してベースプレートに取り付けられています。
このシリーズの製品は、鉱山ボールミル、ロッドミル、石炭ミルなどの伝動に広く使用されています。

TDMK(TMW)シリーズ TDMK500-36/2600 10KV モーターの特徴
モーターは水平です。
円筒形シャフト延長、その他の形式の図面（キーなし）はオプションです。
プレート溶接ベース、オプションのボックス型ベース。
スライドベアリング（エンドカバータイプまたはシートタイプ）、複合潤滑（または複合潤滑+高圧オイルトップ）を採用。
スリップリングは非シャフト延長端のベアリングの外側に配置され、回転軸の端にはエンコーダの取り付け位置があります。スリップリングカバーはエンドカバーに固定されています。
シャフト延長端から見て、メインジャンクションボックス、測定ジャンクションボックス、およびヒーター配線は、機械ベースの右側（またはユーザーの要求に応じて左側）にあります。
冷却ファン付きの空冷式クーラーがボックス型フレームの上部（または側面）に取り付けられています。
取り付け用底板とアンカーボルト付き、オプションで取り付け用底板とアンカーボルト付き、注文契約には特別な指示が必要です。
