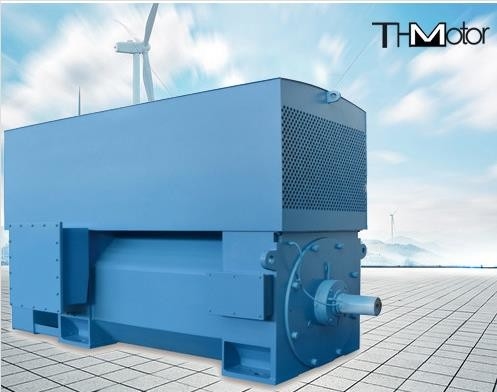

400 6000kw高圧ACモーターIP23電気誘導電動機に

圧延鋼鉄のための IP23 IP54 IP55 電気誘導高圧 AC モーター

製品の概要

Y. YKS および YKK シリーズの中型高電圧三相非同期モーター (フレーム No. 355-630) の出力グレード、電気的性能、取り付け寸法および公差は、国家標準 gb755 回転モーターの定格および性能に準拠しています。国際電気標準会議標準 iec34-1 回転モーターの定格と性能、および機械業界標準 jb/t7593、jb/t10315.1、jb/t10315.2 など

gb4942.1 および iec34-5 によると、このシリーズのモーターの筐体保護等級には、それぞれ IP23、ipw24、IP44、および IP54 が含まれます。IP23 モーターは、ユーザーの要件に応じて IP44 (パイプ換気) にすることができます。それらは別々に供給できます

このシリーズのモーターの冷却方法は、gb/t1993 に準拠した ic01、ic611、ic81w、および回転電気機械の iec34-6 冷却方法です。ユーザーが他の冷却方法を必要とする場合は、個別に供給することができます。

このシリーズのモーターの構造と取り付けタイプは IMB3 (足付き水平) で、gb997 と iec34-7 < モーター構造と取り付けタイプ コード > に準拠しています。

１、組織説明

モーターベースは鋼板で溶接され、軽量で剛性が高いという特徴を持つ全体的な四角い箱構造を採用しています。固定子は外部プレス取り付け構造を採用し、固定子巻線はクラスF絶縁を採用し、端はしっかりと結合されています.固定子全体が真空加圧含浸無溶剤塗料（VPI）プロセスを採用しているため、固定子は良好な電気的性能と防湿性能を備えた固体全体になります。

ローターには、鋳造アルミニウムと銅ストリップの 2 種類があります。キャスト アルミニウム ローターは純アルミニウムから鋳造されています。銅のストリップの回転子は銅のストリップによって溝にくさび止めされ、銅のストリップおよび端

リングは信頼性の高い溶接プロセスを採用

モーターベアリングは転がり軸受または滑り軸受であり、軸受保護等級はIP54に従って設計されなければなりません。転がり軸受の場合、グリースで潤滑され、給油および排油装置が装備されており、停止することなく給油できます。機械 滑り軸受の場合、オイル供給システムは一般にユーザーによって提供され、モーターの効率は、関連する規格に従って技術データシートの効率よりもわずかに低くなります メインアウトレットボックスは、ドイツのDIN規格に従って設計されています、保護等級はIP54です。モーターの右側（シャフト延長端から見て）に取り付けるのが一般的ですが、お客様のご要望により、左側にも取り付けることができます。発生ボックスのコンセント穴は上下左右の4方向に切り替え可能 メインコンセントボックス内に別途接地装置あり

モーターは一般的に1軸延長で、軸延長キーはフラットキーで、ユーザーの必要に応じて2軸延長にすることもできます

ユーザーが必要に応じて、ステータ巻線とベアリング温度測定エレメント、およびシャットダウン用の防湿スペース ヒーターを取り付けることができます。

製品仕様
