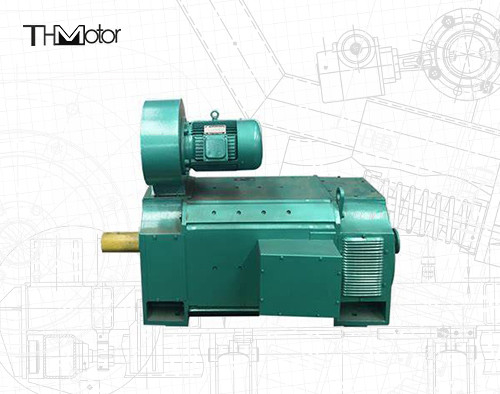

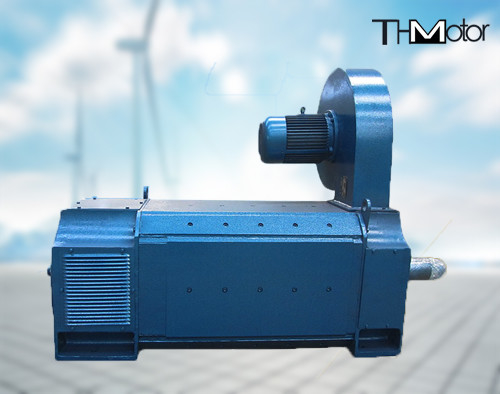

ZSN4 DCモーター駆動 セメントロータリーキルン DCモーター IC37 IC81W





ZSN4シリーズDCモーターは、Z4 DCモーターをベースに、セメント工場のロータリーキルンの主駆動の動作条件に合わせて、当社が開発した新製品です。
このシリーズのモーターは、高い空間利用率を持つ多角形構造を採用しています。固定子ヨークは積層型で、整流電源に適しており、脈動電流や急激な電流変化（負荷変動）の動作条件に耐えることができます。モーターの絶縁グレードはFで、信頼性の高い絶縁構造と含浸プロセスを採用し、安定した絶縁性能と良好な放熱性を確保しています。セメントロータリーキルンの特定の動作条件に合わせて設計・製造されており、モーターの始動トルクは定格トルクの2.5倍に達することができます。セメント工場の粉塵環境を考慮し、ダクト換気による冷却方法を採用し、粉塵の多い過酷な環境下でもモーターの安全で信頼性の高い運転を保証します。
このシリーズのモーターの外部設置寸法は、2つの底角穴間の軸方向寸法「B」を除き、IEC72国際規格に準拠しています。

モーター性能:
1. モーターは、以下の使用条件下で定格運転を行う必要があります:
1.1. 標高は1000mを超えないこと。
1.2. モーターに入る冷却媒体の温度は40℃を超えないこと。
1.3. モーターは連続運転システム（S1）であること。
1.4. モーターの電機子回路と励磁は、静的電源によって給電され、DC発電機セットによっても給電できます。
1.5. ダクト換気と冷却を備えたモーターの場合、風量と静圧は以下の表の要件を満たす必要があり、吸気口はモーターの非整流子側のエンドカバーにあります。
フレームサイズ 風量（m3/h） 静圧（Pa）
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. モーターの絶縁クラスはFクラスです。
3. モーターの電機子の定格電圧は440Vで、400V、220V、またはその他の電圧もユーザーの要求に応じて派生させることができます。低電機子電圧は定トルク速度調整であり、連続電機子電流の条件下では、モーターの最小速度は20r/mmに達することができ、定格トルクはこの時も維持され、速度は安定しています。
4. モーターの定格励磁電圧は180Vで、その他の励磁電圧も派生させることができます。励磁システムの信頼性の高い絶縁を確保するために、励磁回路を遮断する際には、自己誘導電位を防ぐために、励磁巻線の両端に並列に放電抵抗を接続する必要があります。励磁電圧が180〜220Vの場合、その値は励磁巻線の冷抵抗値の約7倍です。励磁電圧が320〜370Vの場合、その値は約5倍です。
5. 技術データシートの効率値は、定格電力、定格電圧、定格速度での効率であり、励磁損失を含みますが、換気装置に必要な電力は含みません。
6. ZSN4-225モーターには補償巻線はありませんが、直巻励磁巻線があります。
7. モーターには、アースマーク付きの端子が付属しています。
8. このシリーズのモーターの性能は、国家規格GB755-87; JB6316-92; IEC34-1の要件に準拠しています。

定格出力：40kw - 355KW
定格電圧：通常220V、400V、440V、660V
速度：750RPM/1000RPM/1500RPM
保護等級：IP21S
冷却方法：IC01/IC06/IC17/IC37
絶縁クラス：F
