Z4圧延機 金属切断 製鉄業 DCモーター 1500rpm

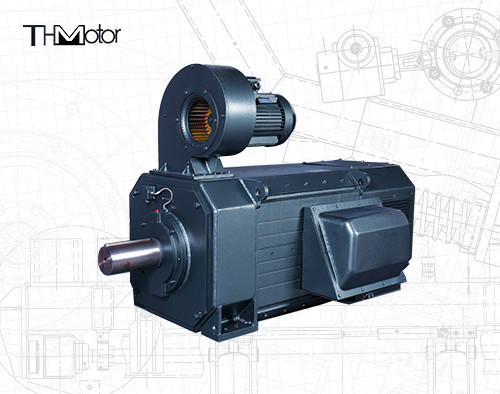

Z4 DC Motors for Metallurgical Industry Rolling Mills Metal Coding Machiness

製品の概要

Z4シリーズDCモーターは、冶金業界のローリングミル、金属切削工作機械などのさまざまな産業部門で広く使用できます。

用紙、染色、織り、印刷、セメント、プラスチック押出機械など。さまざまな仕様の場合、一定の運動速度と弱い磁気上向き速度調節の範囲は、定格速度の1.0〜3.0倍に達する可能性があり、一定のトルクはアーマチュア電圧を低下させ、下向き速度調節は20R/minの低い場合があります。

この一連のモーターの外部設置寸法は、2フィートの穴の間の軸方向の寸法「B」を除き、IEC72国際標準に準拠しています。

この一連のモーターのパフォーマンスと技術的要件は、国際電気技術委員会の基準、IEC34-1または西ドイツ国家標準DIN57530に従って評価できます。

この一連のモーターは、高いスペース利用を備えた多角形構造を採用しています。ステーターヨークは、整流器の電源に適したラミネートタイプであり、脈動する電流および急速な電流変化（負荷変化）の労働条件に耐えることができます。ポールは正確な位置決めで設置されているため、良好な整流があります。

モーターの絶縁グレードはFであり、信頼できる断熱構造と含浸プロセスが採用され、安定した断熱性能と良好な熱放散が確保されます。

この一連のモーターは、小型、パフォーマンスの良好、軽量、高出力力、高効率、高い信頼性の特徴を持ち、国際的な高度なレベルのモーターと競合することができます。

モーターは、3相フルコントロールされたブリッジ整流器電源を備えた外部スムージング反応器なしでは、長い間機能します。定格電圧160Vのモーターは、単相ブリッジ電源を搭載しています。現時点では、アーマチュア回路を脈動電流を抑制するために反応器に接続する必要があります。インダクタンス値をテーブルに示します。

2。構造の紹介

Z4シリーズDCモーターは、八角形の完全積層構造を採用しています。これは、高いスペース使用率を持つだけでなく、静的整流器を搭載したときに動的電流および急速な負荷電流変化に耐えることができます。

モーターの基本的な冷却方法はIC06です。つまり、独自のブロワーによる外部換気です。また、IC17である可能性があります。つまり、冷却空気入口はパイプであり、出口はルーバーの排気です。また、IC37である可能性があります。つまり、冷却空気の入口と出口はパイプです。また、自己換気の種類、軸ファンタイプ、閉じたタイプ、空気/エアクーラータイプなど、多くの派生形式があります。冷却空気の体積、空気圧、および各フレームサイズモーターに必要なファンモーターパワーについては、表1を参照してください。一連のモーター全体の基本的な保護レベルはIP21です。

モーターアウトレットボックスの位置は、フレームの右側（つまり、フロントボックス）の伝送端（整流子の端ではない）から表示されます。ユーザーがフレームの反対側にアウトレットボックスを配置する必要がある場合は、注文時にリバースボックスを示します。モーターシャフトは基本的に単一のシャフト延長であり、アウトレットボックス（正のボックス）に面するシャフトの方向が左シャフトです。ユーザーが必要な場合は、ダブルシャフト拡張機能にすることもできます。シャフトの回転の基本的な方向は、整流子の端から反時計回りと見なされます。モーターの透過モードは弾性結合です。また、特定の放射状の力（ベルトまたはギアトランスミッション）を備えた伝送モードでも使用できます。また、許容される半径方向の力は、付録Bの曲線上の値よりも大きくてはなりません。

3。注文の指示

1.注文する前に、製品サンプルを確認して、必要な製品のモデル仕様とその他のデータを決定し、サンプルにリストされている標準仕様製品を可能な限り選択してください。 Z4-180-31 37kW 440V 1000V 1000R/minなどのモーターモデル、電力、電圧、回転速度、励起モード、励起電圧、構造設置フォーム、およびその他のデータを注文契約のその他のデータを示してください。
2.ダブルシャフト延長、アウトレットボックスの逆ボックス位置、シャフトの逆回転など、製品に特別な要件がある場合、契約で明確に示される必要があります。
3.必要な品種と仕様がこのカタログにリストされていない場合、または他の特別な要件がある場合、両当事者間の交渉と契約後に契約または裁判の生産契約に署名する必要があります。
4.モーターのシャフト拡張キーを除き、すべてのアクセサリは供給範囲に含まれていません。ユーザーがブラシ、ブラシホルダーなどのアクセサリーやスペアパーツが必要な場合は、事前に契約に必要なアクセサリまたはスペアパーツを示してください。名前の仕様と数量。
5.使用環境が特別な場合は、湿った熱帯タイプにする必要があります。元のモデルの後に「TH」を示してください。
