6ポール 防火 3相アシンクロンモーター 10000V

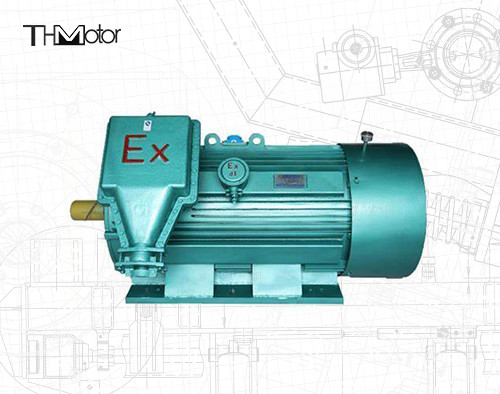

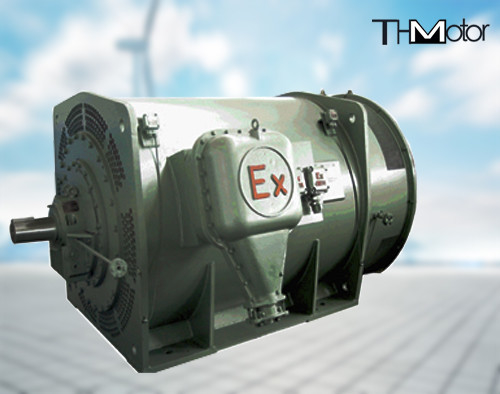

YBX710 高電圧防爆電動機非同期電動機

製品概要

YBXシリーズ高電圧防爆三相非同期電動機（H560～H710）
YBXシリーズは、要求の厳しい産業用途向けに設計された、高性能な高電圧防爆三相非同期電動機のプレミアムラインです。最先端技術で設計されており、重要な分野において卓越した性能、安全性、エネルギー効率を提供します。

主な仕様:

• フレームサイズ: H560～H710、高負荷作業向けに最適化。

• 出力範囲: 185 kW～3150 kW、多様な負荷要件に対応するためにスケーラブル。

• 極数構成: 2～18極、特殊な速度トルクプロファイルに対応するために合意の上でカスタマイズ可能。

• 防爆認証: 複数の保護規格に準拠:

  • ExdI Mb: 炭鉱用途のメタンガスが豊富な環境に適しています。

  • ExdIIAT4 Gb/ExdIIBT4 Gb/ExdIICT4 Gb: グループIIA、IIB、IICの爆発性ガス雰囲気（例：石油化学プラント、製油所）向けに認証されています。

• 定格電圧: 標準構成は3000V、6000V、10000Vで、世界の産業用電力網に対応。カスタム電圧への対応も交渉可能。

高度な技術的特徴:

1. 最適化された設計:

   • コンパクトでモジュール式の構造で、高強度鋳鉄/鋼板溶接により堅牢性を確保しつつ、設置面積と重量を最小限に抑えています。

   • 密閉された環境や高温環境での優れた熱管理を実現する、強化された冷却システム（IC411/IC416）。

2. エネルギー効率:

   • GB 30254クラス2効率規格 を上回り、IEC 60034-30などの国際的なベンチマークに準拠しています。

   • 高い電力密度によりエネルギー損失を削減し、最適化された負荷条件下で最大97％の効率を達成。

3. 安全性と信頼性:

   • 点火伝播を防ぐために、精密機械加工された火炎経路を備えた強化された防爆エンクロージャ（Exd）。

   • 防塵性または腐食性の高い環境向けにオプションのIP65を備えた、IP55保護等級標準。

   • 可変負荷下でのスムーズな動作を実現する、振動減衰ベアリングと精密バランスローター。

用途:

• 主な用途: 遠心ファン、往復圧縮機、多段ポンプ、コンベアシステムなど、高トルク機械の駆動に最適。

• 業界範囲:

  • 石油・ガス: 海上プラットフォーム、パイプラインコンプレッサー、製油所循環ポンプ。

  • 化学処理: アジテーター、ガス処理コンプレッサー、危険区域換気。

  • 鉱業・金属: 炭鉱排水システム、製鋼所排気ファン、スラリーポンプ。

  • ユーティリティ: 高圧給水、排水処理、発電所補助システム。

その他の利点:

• カスタマイズ: 軸高さ、取り付けタイプ（B3/B5/B35）、特殊コーティング（防食、熱帯化）のオプション構成。

• スマートインテグレーション: ご要望に応じて、IoT対応のコンディションモニタリング（振動、温度センサー）に対応。

• グローバルコンプライアンス: 国際プロジェクトの互換性のために、IEC、ATEX、NEC規格に適合。

このシリーズは、最先端のエンジニアリングと厳格な安全プロトコルを組み合わせることで、爆発性雰囲気およびエネルギー集約型産業におけるミッションクリティカルな運用に最適な選択肢となっています。
