大規模300r/Min TMWのブラシレス同期電動機10のKV IEC GB

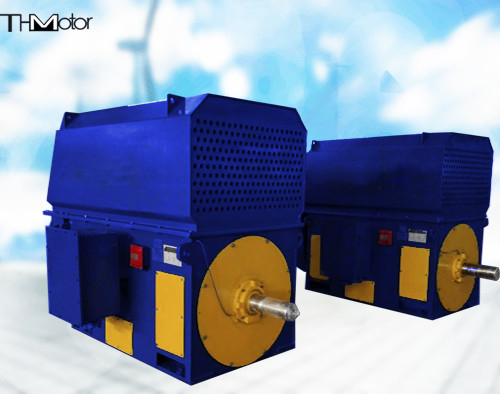

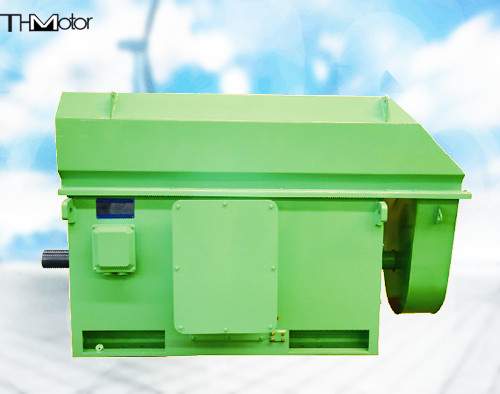

TMW 500-36/2600の10KVブラシレス同期電動機

TDMK （TMW）の一連の採鉱の製造所のための大規模なAC三相同期電動機はJB/T1473-2000 「採鉱の製造所の大規模な三相AC同期電動機のための技術的な条件」のような国民の標準に従う。この一連のモーターは鋼板溶接された構造を採用し、換気モードは開いた自然な換気で、また十分に封じられた管の換気モードに作ることができる。モーターおよび製造所はトルク、ない軸力および放射状力だけに耐えるカップリングによって接続される。大きい負荷から開始を促す空気のクラッチのカップリングを使用することを推薦する。座席タイプ滑り軸受は特定の構造および負荷によって一般にオイル リング構造または混合の潤滑の（薄いオイルの場所と）構造を、採用する。座席タイプ軸受けは中間に絶縁の後ろ板が付いている支承板でシャフトの流れの生成を防ぐために取付けられている。
この一連のプロダクトは鉱山のボール ミル、ロッド ミル、石炭の製造所、等の伝達で広く利用されている。

TDMK （TMW）シリーズTDMK500-36/2600 10KVモーター特徴
モーターは横である。
円柱シャフト延長は、引くことの他の形態（キーなしで）任意である。
版の溶接の基盤、任意箱のタイプ基盤。
Adopt滑り軸受（端カバー タイプか座席タイプ）、混合の潤滑（または混合の潤滑+高圧オイルの上）。
スリップ リングは非シャフト延長端に軸受けの外にあり、回転シャフトの端のエンコーダーの設置位置がある。スリップ リング カバーは端カバーに固定される。
、主要なジャンクション・ボックス シャフト延長端から見られて、測定のジャンクション・ボックスおよびヒーターの配線は機械基盤の右側ある（またはユーザーの要求に従う左側）に。
冷却ファンが付いているエア水クーラーはbox-typeフレームの上（か側面）で取付けられている。
底板およびアンカー・ボルトの取付けによって底板およびアンカー・ボルト、任意の取付けによって、順序の契約は特別な指示を必要とする。
