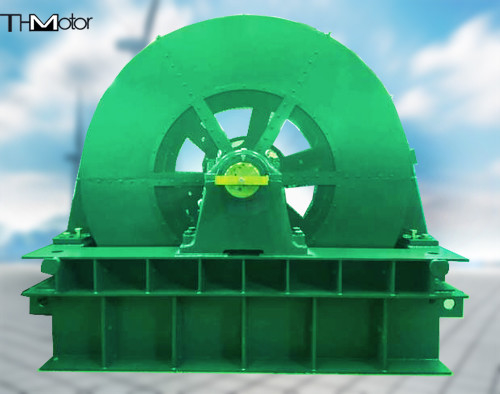

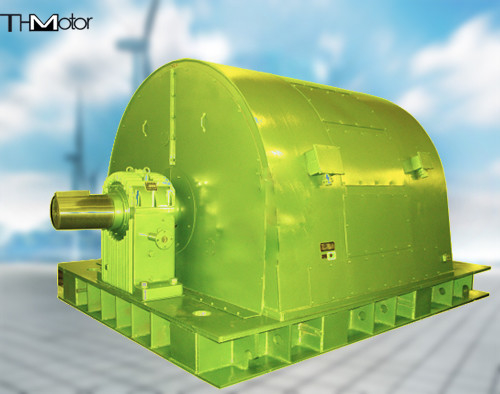

ポンプ企業の送風機AC同期電動機20000KWの設計

ポンプおよび大きい企業の送風機を設計するためのT3000 AC同期電動機

出力領域:1000kW~20000KW
棒の数:4~24。特別な必要性に従って設計することができる。
評価される電圧:3000V、6000V、10000V、等。
技術的な特徴:調節可能な力率、一定した速度、容易な維持。
アプリケーション領域:ファン、ポンプ、冶金学、石油、化学、電力、水保護および他の企業で使用される圧縮機、等のような大きく一般的な装置を運転しなさい。

同期電動機はさまざまな構造を備えている:一般的な二重忍耐の座席構造に加えて、またseatless構造にshaftless、半分の懸濁液耐える、完全な懸濁液が、単一の忍耐の座席構造ある;移動可能な固定子の構造;保護カバー、肯定的な圧力換気された安全構造が付いているスリップ リング;円形およびbox-type構造、軸受けは二軸推圧に抗、等先に動き、逆転できる;自己換気の冷却する、横縦の取付け;スリップのリングおよびブラシが付いているサイリスタの刺激構造はまた、そこにブラシレス刺激構造である。電圧レベルは380V、3kV、6kV、10kV、等である。モーター保護タイプにIP00からのIP54にさまざまな保護タイプがある。
同期電動機のフレーム、端カバーおよび底板はすべて鋼板から成っている。固定子および軸受けは両方モーターの温度を監察できる温度の測定要素が装備されている。回転子は顕著な棒タイプの磁極を採用する。ファンはヨークの両端に取付けられている。冷却用空気は両端にエンド キャップから入ったり、機械基盤の空気出口に固定子の放射状の換気スロットを通して回転子の中心および脱出を書き入れる。冷却効果はよい。また管、半分の管の換気、エア水冷却およびair-air冷却のタイプがある;軸受けは端カバー滑り軸受、座席滑り軸受（冷却する圧力オイルの循環）、および端カバー圧延軸受け（グリースの潤滑、等）を含んでいる。

モデル記述
T-------同期電動機
TK-------空気圧縮機のための同期電動機
TL------縦の同期電動機
TKK-----air-airクーラーが付いている同期電動機
TM-----ボール ミルのための同期電動機
TKS------エア水クーラーの同期電動機を使って
