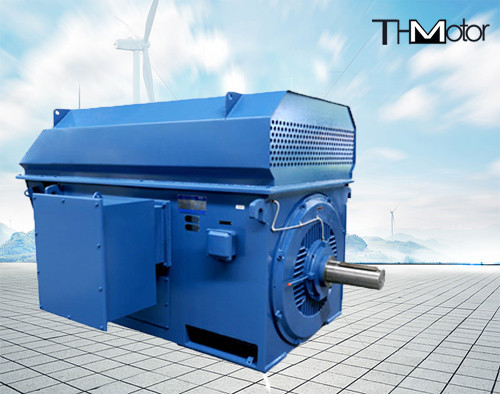

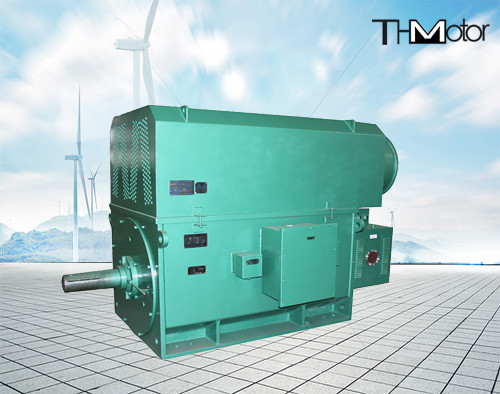

3600rpmスリップ リング高圧電動機50hz 1000kw 6kvへのY450-4 100rpm

Y450-4 50Hz 1000kW 6kV スリップリングモーター 高電圧電気モーター

製品概要

YおよびYRは基本シリーズで、保護等級はIP23、冷却方式はIC01です。これを基に、YKS（空水冷却）、YQF（気候保護）、YKK（空冷）、YRKS、YRQF、YRKKシリーズモーターなど、さまざまな保護等級と冷却方式のモーターを派生させることができます。

このモーターは、国際的に普及している箱型構造を採用しており、ベースとエンドカバーは鋼板溶接で、剛性が高く軽量です。保護カバー（またはクーラー）を取り外すと、モーターの内部を観察およびアクセスでき、モーターの設置とメンテナンスに便利です。固定子は外部圧入構造を採用しています。固定子巻線はF種絶縁材料とコロナ防止材料でできており、巻線端は特別な結束プロセスで固定されており、堅牢で信頼性があります。固定子全体は、F種無溶剤塗料（VPI）による真空含浸処理が施されています。その結果、モーターは優れた信頼性の高い絶縁性能と、防湿性および耐衝撃性を備えています。

このシリーズのモーターのほとんどのケージローターは鋳造アルミニウムローターであり、銅バーローターの破損現象がなく、動作は信頼できます。ケージ銅バーローターは、高度で信頼性の高い溶接技術を採用し、溝に締め付けられています。巻線ローターはF種絶縁材料でできており、真空含浸F種無溶剤塗料（VPI）処理が施されています。
ベアリングには、転がり軸受と滑り軸受の2種類があり、モーターの出力と速度によって異なります。基本タイプの保護レベルはIP44です。たとえば、モーターの保護レベルが高い場合、ベアリングの保護レベルも向上します。
転がり軸受構造のモーターには、ノンストップ給油およびオイル排出装置があり、特別な給油ツールを使用してノンストップ給油およびオイル排出を行うことができます。

主アウトレットボックスは密閉構造で、保護レベルはIP54です。通常、モーターの右側（シャフト延長端から見て）に取り付けられていますが、ユーザーのニーズに応じて左側に取り付けることもできます。アウトレットボックスの入口穴は、上下左右に回転できます。ボックス内には独立したアース端子があります。
