転がり鋼鉄のための6000kw IP23 IP54 IP55の電気誘導の高圧ACモーターへの400kw

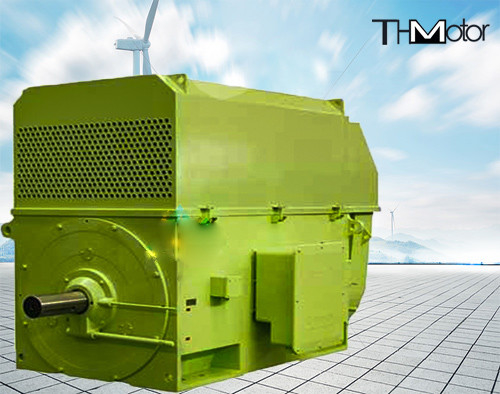

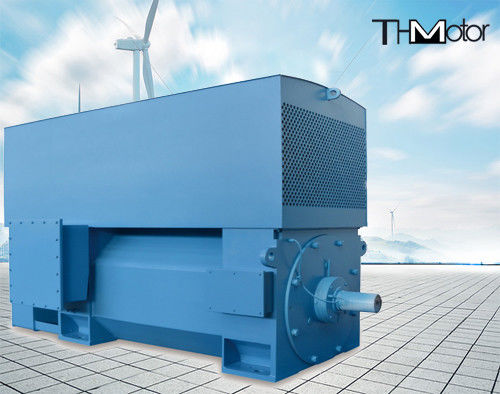

Ykkシリーズ IP23 IP54 IP55 高電圧 AC モーター誘導モーター ローリングスチール用

製品概要

Y. YKS および YKK シリーズの中型高電圧三相誘導電動機 (フレーム番号 355-630) の電力等級、電気性能、設置寸法、および許容誤差は、国家規格 GB755 回転モーター定格および性能、国際電気標準会議規格 IEC34-1 回転モーター定格および性能、および機械工業規格 JB/T7593、JB/T10315.1、JB/T10315.2 などに準拠しています。

GB4942.1 および IEC34-5 に準拠し、このシリーズのモーターのエンクロージャ保護等級には、それぞれ IP23、IPW24、IP44、および IP54 が含まれます。IP23 モーターは、ユーザーの要求に応じて IP44 (パイプ換気) にすることができます。ユーザーが他の保護等級を必要とする場合は、別途供給できます。

このシリーズのモーターの冷却方法は、GB/T1993 および IEC34-6 回転電気機械の冷却方法に従って IC01、IC611、および IC81W です。ユーザーが他の冷却方法を必要とする場合は、別途供給できます。

このシリーズのモーターの構造と設置タイプは IMB3 (足付き水平) で、GB997 および IEC34-7 に準拠しています。

1、組織の説明

モーターベースは鋼板で溶接されており、軽量で剛性の高い全体的な正方形ボックス構造を採用しています。

固定子は外部プレス取り付け構造を採用し、固定子巻線はクラス F 絶縁を採用し、端部はしっかりと結合されています。固定子全体は真空含浸無溶剤塗料 (VPI) プロセスを採用しているため、固定子は優れた電気性能と防湿性能を備えた固体全体になります。

ローターには、鋳造アルミニウムと銅ストリップの 2 種類があります。鋳造アルミニウムローターは純アルミニウムから鋳造されています。銅ストリップローターは、銅ストリップによって溝に楔止めされており、銅ストリップと端部

リングは信頼性の高い溶接プロセスを採用しています。

モーターベアリングは転がり軸受または滑り軸受にすることができ、ベアリング保護等級は IP54 に従って設計するものとします。転がり軸受の場合、グリースで潤滑し、給油および油抜き装置が装備されており、機械を停止せずに給油できます。滑り軸受の場合、給油システムは一般的にユーザーが提供し、モーターの効率は関連規格に従って技術データシートよりもわずかに低くなります。メインアウトレットボックスはドイツの DIN 規格に従って設計されており、保護等級は IP54 です。一般的にモーターの右側 (シャフト延長端から見て) に取り付けられています。ユーザーの要求に応じて、左側にも取り付けることができます。発生ボックスの出口穴は、上、下、左、右の 4 方向で切り替えることができます。メインアウトレットボックスには独立した接地装置があります。

モーターは一般的に単一シャフト延長であり、シャフト延長キーはフラットキーであり、ユーザーの要求に応じて二重シャフト延長にすることもできます。

ユーザーが必要な場合は、固定子巻線とベアリング温度測定要素、およびシャットダウン用の防湿スペースヒーターを取り付けることができます。

製品仕様
