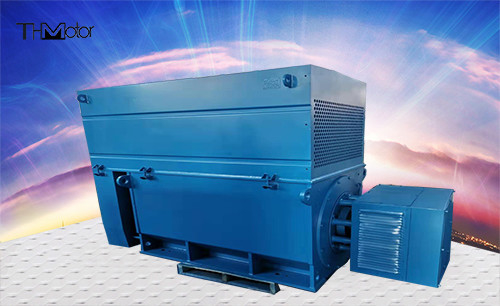

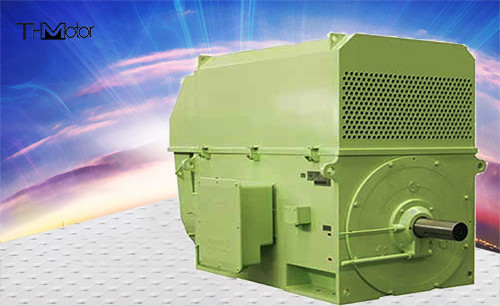

6000kw三相リスおりAC誘導電動機高圧ACモーター6kv 10kv

高圧ACモーター三相非同期モーター6kv 10kv

プロダクト概観

YXKSの直巻電動機の正常な働きのための基本的な条件:

a. 高度は1000mを超過しない;

b. 最高の周囲の空気の温度は40°Cを超過しないし、最低の周囲の空気の温度は圧延軸受けが付いているモーター、きれいな軸受けが付いているモーターの5°C、およびYXKSの直巻電動機の5°Cのための15°Cである;

c. YXKSの直巻電動機のために、クーラーの入口の冷水の温度は33°Cを超過しないし、最低の温度は5°Cである;

d. 最もぬれた月の平均最高の相対的な温度は90%であり、月の平均最低の温度は25℃より高くない;

e. 力の頻度は50Hz±1%である;

f. 定常電圧の変化の範囲は評価される電圧の±5%以下ない;

g. モーター評価は連続的な義務SIである。

YXは基本的なシリーズである、保護レベルはP23であり、冷却方法はC01である。フレームの上の保護は取除かれ、YXQF （気候の保護）冷却する、YXKKのair-air冷却および他のYXKSエア水のような異なった保護レベルそして冷却方法のモーターを、得るために異なった保護カバーかクーラーは）直巻電動機取付けられている。

モーターは国際的に普及したbox-type構造、フレームを採用し、端カバーは鋼板によって、軽量よい剛性率と溶接されモーターの内部はモーターの取付けそして維持のために便利であるクーラー取除いた後観察され、触れるまたは保護カバーをことができる[。

固定子は外的なpress-fit構造を採用する。固定子の巻上げはクラスFの絶縁体および反コロナ材料から成り、巻く端はしっかりし、信頼できる特別なバインディング プロセスによって固定される。その結果、モーターに優秀な、信頼できる絶縁材の性能、湖および耐衝撃性がある。この一連のモーターはH400-H710すべて磁気くさびを使用し、非磁気くさびを要求する順序は受け入れられない。

この一連のモーターのリスおりの回転子のほとんどは銅棒回転子を使用する。リスおりの銅棒回転子は高度および信頼できる溶接の技術を採用し、溝で円滑な運用を保障するために留まる。わずか鋳造アルミの回転子は使用される。

2つのタイプの軸受けがある:転がり軸受けおよび滑り軸受。それはモーターの力そして速度によって決まる。基本的なタイプの保護レベルはP44である。モーターがより高い保護レベルを備えていれば、軸受けの保護レベルはまた増加する。

転がり忍耐の構造が付いているモーターは装置を流出させるノンストップ給油およびオイルを備え特別な燃料を補給する用具が装備されている。

主要な出力箱は密封された構造であり、保護レベルはIP54である。1つはシャフト延長の右側からのモーターの右側で取付けられ、また左側にユーザーのニーズに従って取付けることができる。出口箱の入口の穴は左右に、出て来る、ことができる。箱の中の別のアース端子がある。
