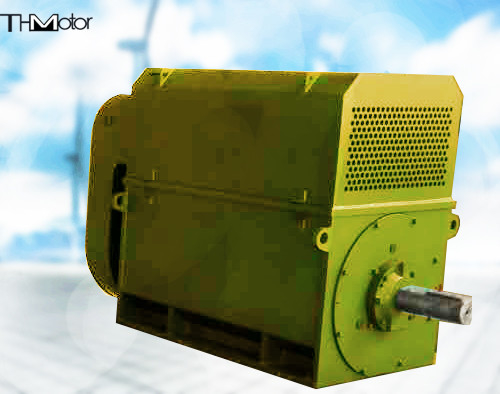

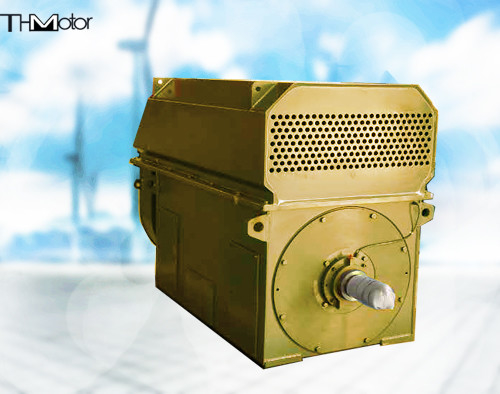

IEC GB TDMKの大きい同期電動機

TDMK(TM) シリーズ TDMK600-32/2150 10KV モーター

製品概要

モーターは水平です.
円筒型軸の延長,他の形式の描画 (鍵なし) はオプションである.
プレート溶接ベース,オプションの箱型ベース.
滑りベアリング (端蓋型または座席型),複合潤滑 (または複合潤滑 + 高圧オイルトップ) を採用する.
スリップリングは軸外で軸外の延長端にあり,回転軸の端にはエンコーダの設置位置がある.スリップリングカバーは,端カバーに固定されています.
軸の延長端から見ると 主要な接続ボックス,測定接続ボックス,暖房のワイヤリングは,マシンベースの右側 (またはユーザーの要求に応じて左側) に位置しています.
冷却扇風機付きの空気水冷却器が箱型枠の上部 (または側) に設置されている.
固定底板とアンカーボルト,オプションの固定底板とアンカーボルトは,注文契約には特別な指示が必要です.

TDMK(TM) シリーズ TDMK500-36/2600 10KV モーターパラメータ説明
(1) モーターの定数パラメータは,S1作業システムに基づく連続定数である.
(2) 定位電圧:一般的な電圧レベルは600V,690V,1200V,1650,3150V,3300V,6600V,10000Vです.
(3) 定番周波数:50Hzまたは60Hz
(4) 絶対緑色グレード:Fグレード
(5) 定位電力の因子: 0.9 (リード)
(6) モーターの標準温度測定点は,以下のように構成されています.
1スタータルの巻き込み温度測定要素 pt100,各相に2つ,合計6つ.
2軸承 計測器と持ち上げ器 pt100,前側と後側軸承 1個ずつ
(7) シャットダウンヒーターの名電圧は380Vで,220Vを選択できます.
(8) 定位電圧下での出力トルクと定位トルクの比の値: 1.6
定位電圧におけるスタンドトルクと定位トルクの比の値: 06
引力トルクと,名値電圧での名値トルクの比: 06
固定ローターの電流と定位電流の比の値: 6.5.
