50hz 5000kw 高圧電機

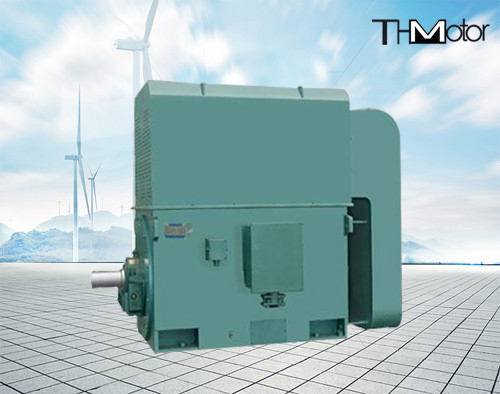

Yk5000-2 高速モーター 50hz 5000kw 10kv 高電圧電気モーター

製品概要

YKシリーズ高速高電圧モーターは、大型三相誘導モーターです。動作環境温度は0℃～40℃で、標高は90%を超えません。モーター巻線の絶縁グレードはFグレードです。さまざまな条件下で信頼性の高い性能を発揮します。巻線はVPI真空含浸されており、長寿命です。モーターの許容温度上昇は80Kです。
モーターには2つのシャフト延長端があり、どちらの端も支持機械を駆動するために使用できます。モーターの一方の端のベアリングとベースプレートの間には絶対電流が発生します。
このシリーズの製品は、洗練された素材で作られ、よくできており、高効率で省エネ、低騒音、低振動、信頼性の高い動作、便利な使用、設置、メンテナンスが可能です。

2 モデルの説明
モーターモデルは、製品コード、仕様コード、環境コードの3つの部分で構成されています。製品コードはモーターシリーズコードで表され、その意味は次のとおりです。
YK-大型高速高電圧三相誘導モーター。
仕様コードは、電力、極数、およびステーターパンチングピースの外径で構成されています。

3 構造の説明
モーターは、国際的に普及しているボックス型構造を採用しており、ベースとエンドカバーは鋼板で溶接されており、剛性が高く軽量です。保護カバー（またはクーラー）を取り外した後、モーターの内部を観察およびアクセスできるため、モーターの設置とメンテナンスに便利です。
ステーターは、外部圧入構造を採用しています。ステーター巻線は、F級絶縁材とコロナ防止材でできており、巻線端は特別な結束プロセスで固定されており、堅牢で信頼性があります。ステーター全体は、真空加圧含浸F級無溶剤塗料（VPI）で処理されています。その結果、モーターは優れた信頼性の高い絶縁性能と防湿性および耐衝撃性を備えています。
このシリーズのモーターは、シート型すべり軸受を採用しており、モーターには取り付けベースがあります。その基本タイプの保護レベルはIP23、IP44、IP54です。たとえば、モーターの保護レベルが高い場合、ベアリングの保護レベルも向上します。一般的に、圧力循環潤滑が採用されており、ユーザーは当社が提供するベアリング油量に応じて薄油ステーションを構成する必要があります。
ローターファンは、高効率、低騒音のアキシャルファンを採用しています。ファンの換気は指向性であるため、モーターは指定された方向に回転する必要があり、逆転させることはできません。
メインジャンクションボックスは密閉構造で、保護レベルはIP54です。このシリーズのモーターは、同じサイズの2つの円筒形シャフト延長部で設計されており、ユーザーは任意のシャフト延長部を伝送端として選択できます。
